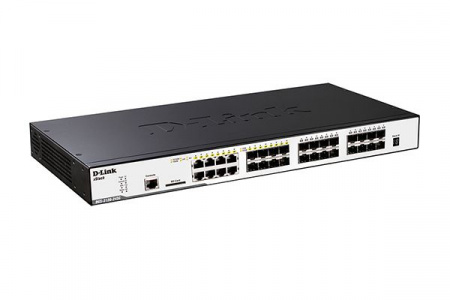

Коммутатор D-Link DGS-3120-24SC-А2

Коммутатор D-Link DGS-3120-24SC-А2 - это управляемый L2+ стекируемый коммутатор с 16 портами 100/1000Base-X SFP, 8 комбо-портами 100/1000BASE-T/SFP и 2 портами 10GBase-CX4.
Коммутаторы серии DGS-3120 предназначены для сетей предприятий/кампуса, а также для пользователей, которым требуется высокий уровень сетевой безопасности и максимальная работоспособность.

Характеристики

Основное

• Интерфейс
   + 16 SFP
   + 8 комбо-портов 10/100/1000BASE-T/SFP
  + 2 10G CX4
• Резервный источник питания: DPS-200
• Консольный порт: RJ-45
• 2 порта для стекирования
• 1 Слот для SD-карты

Производительность
• Коммутационная матрица: 88 Гбит/с
• Скорость перенаправления 64-байтных пакетов: 65,48 Mpps
• Буфер пакетов: 2 Мб
• Flash-память: 32 Мб

Программное обеспечение
Функции программного обеспечения Standard Image (SI)
Стекирование
• Физическое стекирование
  + Полоса пропускания для стекирования до 40 Гбит/с
  + До 6 устройств, объединенных в стек
• Виртуальное стекирование:
  + Технология D-Link Single IP Management (SIM)
  + До 32 устройств в виртуальном стеке

Функции уровня 2
• Таблица MAC-адресов: 16K
• Управление потоком
  + Управление потоком 802.3x
  + Предотвращение блокировок HOL
• Jumbo-фрейм до 13 Кбайт
• Spanning Tree
  + 802.1D STP
  + 802.1w RSTP
  + 802.1s MSTP
  + Фильтрация BDPU
  + Root Restriction
• Функция Loopback Detection
• Технология Ethernet Ring Protection Switching (ERPS)
• 802.3ad Link Aggregation
  + Макс. 32 группы на устройство/8 портов на группу
• Зеркалирование портов
  + One-to-One
  + Many-to-One
  + На основе потока
  + RSPAN

Многоадресная рассылка уровня 2
• IGMP Snooping
  + IGMP v1/v2/v3 Snooping
  + Поддержка 1024 IGMP-групп
  + Fast Leave на основе порта/потока
  + Report Suppression
• Ограничение многоадресной рассылки по IP-адресам
  + до 24 профилей фильтрации IGMP, 32 диапазона адресов на профиль
• MLD Snooping
  + MLD v1/v2 Snooping
  + Поддержка до 1024 групп
  + Fast Leave на основе порта/потока


Функции уровня 3
•  Макс. кол-во IP-интерфейсов: 16
•  ARP Proxy
•  IPv6 Neighbor Discovery (ND)

Маршрутизация уровня 3
•  До 512 маршрутов
•  До 128 записей о статической маршрутизации IPv6


VLAN
• Группы VLAN
  + Макс. 4K VLAN групп
• GVRP
  + Поддержка 255 динамических VLAN-групп
• Q-in-Q
• 802.1Q Tagged VLAN
• VLAN на основе порта
• 802.1v Protocol VLAN
• Voice VLAN
• VLAN на основе MAC-адресов
• ISM VLAN
• Assymetric VLAN
• Private VLAN
• VLAN Trunking

Качество обслуживания (QoS)
• 802.1p
• 8 очередей на порт
• Управление очередями
  + Strict Priority
  + Weighted Round Robin (WRR)
  + Strict + WRR
• CoS на основе
  + порта коммутатора
  + VLAN ID
  + очередей приоритетов 802.1p
  + MAC-адреса
  + IPv4-адреса
  + DSCP
  + типа протокола
  + TCP/UDP-порта
  + содержимого пакета, определяемого пользователем
  + IPv6-адреса
  + класса IPv6-трафика
  + метки потока IPv6
• Поддержка следующих действий для потоков
  + Добавление тега приоритета 802.1p
  + Добавление тега приоритета TOS/DSCP
  + Управление полосой пропускания
• Управление полосой пропускания
  + на основе порта (Входящее/Исходящее, мин. шаг до 64 Кбит/с)
  + на основе потока (Входящее/Исходящее, мин. шаг до 64 Кбит/с)

Списки управления доступом (ACL)
• Поддержка до 1,5K правил доступа
• ACL на основе:
  + Приоритета 802.1p
  + VLAN ID
  + MAC-адреса
  + Ether Type
  + IPv4-адреса
  + DSCP
  + Типа протокола
  + номера TCP/UDP-порта
  + содержимого пакета, определяемого пользователем
  + IPv6-адреса
  + метки потока IPv6
  + класса IPv6-трафика
• ACL на основе времени
• Фильтрация интерфейса CPU
• ACL для исходящего трафика

Безопасность
• SSH v2
• SSL v1/v2/v3
• Port Security
 + До 64 MAC-адресов на порт/ VLAN
• Контроль широковещательных/ много-адресных/одноадресных штормов
• Сегментация трафика
• D-Link Safeguard Engine
• Фильтрация NetBIOS/NetBEUI
• DHCP Server Screening
• Предотвращение атак ARP Spooofing
• Защита от атак BDPU
• IP-MAC-Port Binding (IMPB)

AAA
• 802.1X
  + Управление доступом на основе порта
  + Управление доступа на основе хоста
  + Identity-Driven Policy (VLAN, ACL или QoS)
  + Authentication Database Failover
• Управление доступом на основе Web (WAC):
  + Управление доступом на основе порта
  + Управление доступом на основе хоста
  + Identity-Driven Policy (VLAN, ACL или QoS)
  + Authentication Database Failover
• Управление доступом на основе MAC-адресов (MAC):
  + Управление доступом на основе порта
  + Управление доступа на основе хоста
  + Identity-Driven Policy (VLAN, ACL или QoS)
  + Authentication Database Failover
• Японский Web-интерфейс управления (JWAC)4
• Guest VLAN
• Microsoft® NAP
  + Поддержка 802.1X NAP
  + Поддержка DHCP NAP
• Ведение учетных записей RADIUS
• Аутентификация RADIUS и TACACS для управления доступом
• Учетные записи с 4 уровнями привилегий

Функции D-Link Green
• Соответствие директиве RoHS
• Энергосбережение по статусу соединения
• Энергосбережение по длине кабеля
• PoE на основе времени5

Выполнение операций, администрирование и Управление (OAM)
• Диагностика кабеля
• 802.1ag Connectivity Fault Management (CFM)

DDM (Digital Diagnostics Monitoring)
Да

Управление
• D-View 7 (EOL|EOS)
• Управление на основе Web-интерфейса (Поддержка IPv4)
• Интерфейс командной строки CLI
• Сервер Telnet (Поддержка IPv4)
• Клиент Telnet (Поддержка IPv4)
• Клиент TFTP (Поддержка IPv4)
• Добавление тега PPPoE Circuit-ID
• ZModem
• SNMP v1/v2c/v3
• SNMP Traps
• Системный Журнал
• RMON v1:
  + Поддержка 1,2,3,9 групп
• RMON v2:
  + Поддержка группы ProbeConfig
• LLDP
• BootP/DHCP-клиент
• Автоконфигурация DHCP
• DHCP Relay
• DHCP Relay Option 12
• DHCP Relay Option 82
• Файловая система Flash
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций
• CPU Monitoring
• Debug Command
• SNTP
• Восстановление пароля
• Шифрование пароля
• Доверенный хост
• Microsoft® NLB (Балансировка нагрузки сети)

MIB
• RFC 1213 MIB II
• RFC 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1907 SNMPv2 MIB
• RFC 1757, 2819 RMON MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC 2674 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 2674, 4363 802.1p MIB
• RFC 1215 MIB Traps Convention

Соответствие стандартам RFC
• RFC 768 UDP
• RFC 791 IP
• RFC 792, 2463, 4443 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 3513, 4291, IPv6 Addressing Architecture
• RFC 2893, 4213 IPv4/IPv6 dual stack function
• RFC 2463, 4443 ICMPv6
• RFC 2462, 4862 IPv6 Stateless Address Auto

Confguration
• RFC 2464 IPv6 Ethernet and definition
• RFC 1981 Path MTU Discovery for IPv6
• RFC 2460 IPv6
• RFC 2461, 4861 Neighbor Discovery for IPv6
• RFC 783 TFTP
• RFC 854 Telnet
• RFC 951, 1542 BootP
• RFC 2068 HTTP
• RFC 1492 TACACS
• RFC 2866 RADIUS Accounting
• RFC 2474, 3260 DiffServ
• RFC 1321, 2284, 2865, 3580, 3748 Extensible

Authentication Protocol (EAP)
• RFC 2571, 2572, 2573, 2574, SNMP
• IPv6 Ready Logo Phase 2

Функции программного обеспечения Enhanced Image (EI)
Функции уровня 2
• Ethernet Ring Protection Switching (ERSP)

Управление
• SNMP v1/v2c/v3
  + SNMP over IPv6
• sFlow
• ICMPv6
• Web-интерфейс (Поддержка IPv6)
• Сервер Telnet (Поддержка IPv6)6
• Клиент Telnet (Поддержка IPv6)6
• TFTP-клиент (Поддержка IPv6)6

MTBF (Часы)
516317

Уровень шума
• Макс: 43.0 db
• Мин: 35.1 db

Тепловыделение  116,281  БТЕ/час

Питание на входе
100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность  33,5 Вт

Размеры  440 х 210 х 44 мм

Вес  2,6 кг

Вентиляторы
Smart Fan3 ( > 40°C: Высокая скорость; < 35°C: Низкая скорость)

Рабочая температура  От 0˚ до 50˚ C

Температура хранения  От -40˚ до 70˚ C

Рабочая влажность  От 5% до 90% без конденсата

Влажность при хранении  От 5% до 90% без конденсата

Emission (EMI)
FCC Class A, CE Class, VCCI Class A, IC, C-Tick

Безопасность
CB, cUL, LVD
