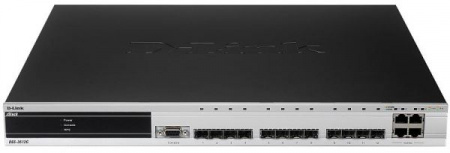

Коммутатор D-Link DGS-3612G

Коммутатор  D-Link DGS-3612G - управляемый L3 стекируемый коммутатор с 8 портами 100/1000Base-X SFP и 4 комбо-портами 100/1000Base-T/SFP. Данную модель можно использовать в качестве устройств уровня доступа подразделений или в ядре сети для создания многоуровневой сетевой структуры с высокоскоростными магистралями и централизованным подключением серверов.

Характеристики

Интерфейсы

• 8 слотов SFP

• 4 комбо-порта 10/100/1000BASE-T/ SFP

• 1 консольный порт RS-232

Производительность

• Коммутационная фабрика: 24 Гбит/с

• Скорость продвижения пакетов: 17.86 Mpps

• Размер буфера: 2 МБ

• Размер таблицы MAC-адресов: 16 К записей

• Размер таблицы статической маршрутизации IP v4/v6: 12 К записей

• Размер таблицы маршрутизации IP v6: 6 К записей

• Размер таблицы узла IP v4: 8 К записей

• Размер таблицы узла IP v6: 4 К записей

• Размер Jumbo-фреймов: 9,216 байт

Возможности стекирования

• Поддержка виртуального стекированя

- D-Link Single IP Management v1.6

- До 32 устройств на виртуальный стек

Функции 2 уровня

• Таблица MAC-адресов: 16K

• Управление потоком

- Управление потоком 802.3x

- Предотвращение блокировок HOL

• Размер пакетов Jumbo Frame: до 9 216 Байт

• IGMP snooping

• IGMP v1/v2/v3 Snooping

- Поддержка до 1K IGMP Snooping групп

- IGMP Snooping Fast Leave

- Host-Based IGMP Fast Leave

• MLD Snooping

- MLD v1 Snooping

- Поддержка до 1K MLD snooping групп

- MLD Snooping Fast Leave

• Spanning Tree

- 802.1D STP

- 802.1w RSTP

- 802.1s MSTP

- Фильтрация BPDU на порту / на устройстве

- Root restriction

• Функция Loopback Detection

• 802.3ad Link Aggregation

• Максимум 32 группы на устройство

- 8 портов Gigabit

• Зеркалирование портов:

- Режим One-to-One

- Режим Many-to-One

- Flow-based Mirroring

- RSPAN

• L2 Protocol Tunneling

VLAN

• VLAN Group

• Максимальное количество статических групп VLAN • 4K

• Максимальное количество динамических групп VLAN • 255

• 802.1Q Tagged VLAN

• 802.1v Protocol VLAN

• GVRP

• Функция Double VLAN (Q-in-Q)

- Port-based Q-in-Q

- Selective Q-in-Q

• Функция MAC-based VLAN

Функции 3 уровня

• Количество IP-интерфейсов: 256

• VRRP

• IPv6 Tunneling

- Static

- ISATAP

- GRE

- 6to4

• IPv6 Ready Phase 1/2

• Proxy ARP

• Gratuitous ARP

Маршрутизация 3 уровня

• До 12 К записей маршрутизации устройств с использованием протоколов IPv4/v6

- До 12K для маршрутов IPv4

- До 6K для маршрутов IPv6

• До 8K всех пересылаемых записей устройств по протоколам IPv4/v6

- До 8K записей для IPv4

- До 4K записей для IPv6

• До 256 записей статической маршрутизации для IPv4, до 128 записей для IPv6

- Поддержка ECMP / WCMP

• Маршрутизация на основе политик

• RIP v1/v2

• RIPng (IPv6)

• OSPF

- OSPF v2

- OSPF v3 (IPv6)

- OSPF Passive Interface

- Stub/NSSA Area

- OSPF Equal Cost Route

• BGP v4

Многоадресная рассылка

• До 1K широковещательных групп

• PIM-DM

• PIM-SM

• Режим PIM Sparse-Dense

• DVMRP v3

• IGMP v1/v2/v3

QoS (Quality of Service)

• 802.1p Class of Service (CoS)

• 8 очередей

• Обработка очередей

- Режим Strict

- Режим Weighted Round Robin (WRR)

- Режим Strict +WRR

• CoS на основе

- Порта коммутатора

- VLAN ID

- Очередей приоритетов 802.1p

- MAC-адрес

- IPv4/v6-адреса

- DSCP

- Типа протокола

- Класса трафика IPv6

- Метки потока IPv6

- Номера портаTCP/UDP

- Содержимого пакетов, определяемых пользователем

• Поддержка следующих действий для потоков

- Метка приоритета 802.1p

- Метка TOS/DSCP

- Управление полосой пропускания

- Статистика потока

- Гарантированная средняя скорость передачи информации (CIR) при минимуме 1 Кбит/с

• Управление полосой пропускания

- На основе портов (Ingress/Egress, минимум – 64 Кбит/с)

- На основе потока (Ingress, минимум – 64 Кбит/с)

• Time-based QoS

ACL (Списки управления доступом)

• До 1792 правил

• ACL на основе

- Очередей приоритетов 802.1p

- VLAN ID

- MAC-адресов

- Типа кадра

- IPv4/v6-адрес

- DSCP

- Типа протокола

- Номера порта TCP/UDP

- Класса трафикаIPv6

- Метки потока IPv6

- Содержимого пакетов, определяемых пользователем

• Статистика ACL

• Time-based ACL

Безопасность

• SSH v1/v2

• SSL v1/v2/v3

• Функция Port Security (до 16 MAC-адресов на порт)

• Управление широковещательным/ многоадресным / одноадресным штормом

• Traffic Segmentation

• Функция IP-MAC-Port Binding

- Проверка ARP-пакетов

- Проверка IP-пакетов

- DHCP Snooping

- DHCPv6 и NDP Snooping

- До 500 записей на устройство

• D-Link Safeguard Engine

• DHCP Server Screening

• CPU Interface Filtering

• Предотвращение ARP Spoofing

• Защита от атак BPDU

AAA

• 802.1X

- Управление доступом на основе портов

- Управление доступом на основе хостов

- Динамическое назначение VLAN

• Управление доступом на основе Web (WAC)

- Управление доступом на основе порта

- Управление доступом на основе хоста

- Динамическое назначение VLAN

• Управление доступом на основе MAC-адресов (MAC)

- Управление доступом на основе порта

- Управление доступом на основе хоста

- Динамическое назначение VLAN

• Microsoft NAP

- Поддержка 802.1X NAP

- Поддержка DHCP NAP

• Guest VLAN

• Аутентификация для доступа к коммутаторуRADIUS и TACACS+

• Учетные записи с 3-мя уровнями привилегий

DDM (Digital Diagnostics Monitoring)

• Да

Управление

• Web-интерфейс

• Интерфейс командной строки (CLI)

• СерверTelnet

• Клиент Telnet

• TFTP-клиент

• ZModem

• SNMP v1/v2c/v3

• SNMP Trap

• System Log

• RMON v1

- Поддержка групп 1,2,3,9

• RMON v2

- Поддержка ProbeConfig

• sFlow

• LLDP

• BootP/DHCP-клиент

• Автонастройка DHCP

• DHCP Relay

• DHCP Relay Option 60; 61

• DHCP Relay Option 82

• DHCP-сервер

• Файловая система Flash

• Поддержка множества копий ПО (Multiple Images)

• Поддержка множества копий конфигураций (Multiple Configurations)

• Мониторинг CPU

• Команда отладки

• SNTP

• ICMPv6

• IPv6 Neighbor Discovery (ND)

• DHCPv6 Client

• DHCPv6 Relay

• DHCPv6 Server

• Диагностика кабеля

Стандарты MIB/IETF

• RFC1213 MIB-II

• RFC1493 Bridge MIB

• RFC1907 SNMPv2 MIB

• RFC2571~2576 SNMP MIB

• RFC1271, 2819 RMON MIB

• RFC2021 RMON v2 MIB

• RFC2665 Ether-like MIB

• RFC2668 MAU MIB

• RFC2674 802.1p MIB

• RFC2233, 2863 IF MIB

• RFC2618 RADIUS Authentication Client MIB

• RFC1724 RIP v2 MIB

• RFC1850 OSPF v2 MIB

• RFC2096 IP Forwarding Table MIB (CIDR)

• RFC2787 VRRP MIB

• RFC2932 IPv4 Multicast Routing MIB

• RFC2934 PIM MIB for IPv4

• RFC2620 RADIUS Accounting Client MIB

• RFC2933 IGMP MIB

• Ping MIB

• Traceroute MIB

• D-Link Private MIB

• RFC768 UDP

• RFC783 TFTP

• RFC 791 IP

• RFC 792 ICMP

• RFC 793 TCP

• RFC 826 ARP

• RFC854 Telnet

• RFC951, 1542 BootP

• RFC2068 HTTP

• RFC2338 VRRP

• RFC2529, 3053, 3056 IPv6 Tunnel

• RFC2138 RADIUS

• RFC2139 RADIUS Accounting

• RFC1492 TACACS

• RFC3176 sFlow

• RFC2598 DiffServ Expedited Forwarding

Источник питания

• От 100 до 240 В переменного тока, 50/60 Гц, внутренний источник питания с активной системой PFC

Потребляемая мощность

• 50.0 Вт (макс.)

Дополнительный резервный источник питания

• DPS-500

Рассеяние тепла

• 153.55 БТЕ/час

Уровень шума

• <52.1dB

Габариты

• 441 x 389 x 44 мм

Размер

• Для установки в стойку 19", высота 1U

Вес (без модулей)

• 3.7 кг

Рабочая температура

• От 0 до 40 С

Температура хранения

• От 10 до 70 С

Рабочая влажность

• От 10% до 90%

Влажность хранения

• От 5% до 90%

EMI

• FCC Class A, CE, C-Tick,VCCI

Безопасность

• cUL, CB

Безопасность

• cUL, CB

MTBF

• 109 335 ч

Сертификаты

• MEF 9,14
