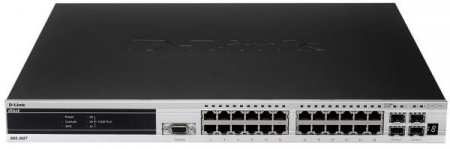

Коммутатор D-Link DGS-3627

Коммутатор  D-Link DGS-3627 - управляемый L3 стекируемый коммутатор с 20 портами 10/100/1000Base-Коммутатор  D-Link DGS-3627 - управляемый L3 стекируемый коммутатор с 20 портами 10/100/1000Base-T, 4 комбо-портами 1000Base-T/SFP и 3 слотами расширения. Данную модель можно использовать в качестве устройств уровня доступа подразделений или в ядре сети для создания многоуровневой сетевой структуры с высокоскоростными магистралями и централизованным подключением серверов. Коммутатор D-Link DGS-3627 оснащен широкими возможностями для настройки - можно настроить до 16384 MAC адресов. Он поддерживает стандарты: Auto MDI/MDIX, Jumbo Frame, IEEE 802.1p (Priority tags), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree), IEEE 802.1s (Multiple Spanning Tree), а управлять им можно через: Консольный порт, Web-интерфейс, Telnet, SNMP.  D-Link DGS-3627 имеет размеры 441x389х44 мм и вес 5.6 кг.

Характеристики

Интерфейсы
- 20 портов 10/100/1000BASE-T
- 4 комбо-порта 10/100/1000BASE-T/ SFP
- 3 открытых слота для модулей 10-Gigabit Uplink
- 1 консольный порт RS-232

Физическое стекирование
- Устанавливаемый модуль стекирования: DEM-410CX или DEM-410X
- Максимальное число устанавливаемых стекируемых портов: 2 порта CX4 или XFP
- Скорость стекирования (на порт): 20 Гбит/с (полный дуплекс)
- Количество устройств, объединенных в стек: 12

Дополнительный 10-Gigabit  модуль
- Модуль с 1 слотом XFP (DEM-410X)
- Модуль с 1 портом CX4 (DEM-410CX)

Производительность
- Коммутационная фабрика: 108 Гбит/с
- Скорость продвижения пакетов: 80.36 Mpps
- Размер буфера: 2 МБ
- Размер таблицы MAC-адресов: 16 К записей
- Размер таблицы статической маршрутизации IP v4/v6: 12 К записей
- Размер таблицы маршрутизации IP v6: 6 К записей
- Размер таблицы узла IP v4: 8 К записей
- Размер таблицы узла IP v6: 4 К записей
- Размер Jumbo-фреймов: 9,216 байт

Возможности стекирования
- Поддержка виртуального стекированя
   + D-Link Single IP Management v1.6
   + До 32 устройств на виртуальный стек
- Ширина полосы пропускания до 20 Гб
   + Физическое стекирование
   + Технология стека поддерживает «цепь» и «кольцо»
   + Полоса пропускания до 40 Гб
   + До 12 устройств на стек
   + Поддержка мастера резервного копирования
   + Зеркалирование или агрегирование каналов сквозь стек

Функции 2 уровня
- Таблица MAC-адресов: 16K
- Управление потоком
    + Управление потоком 802.3x
    + Предотвращение блокировок HOL
- Размер пакетов Jumbo Frame: до 9 216 Байт
- IGMP snooping
- IGMP v1/v2/v3 Snooping
    + Поддержка до 1K IGMP Snooping групп
    + IGMP Snooping Fast Leave
    + Host-Based IGMP Fast Leave
- MLD Snooping
    + MLD v1 Snooping
    + Поддержка до 1K MLD snooping групп
    + MLD Snooping Fast Leave
- Spanning Tree
    + 802.1D STP
    + 802.1w RSTP
    + 802.1s MSTP
    + Фильтрация BPDU на порту / на устройстве
    + Root restriction
- Функция Loopback Detection
- 802.3ad Link Aggregation
- Максимум 32 группы на устройство
    + 8 портов Gigabit или 2 порта 10G на устройство
- Зеркалирование портов:
    + Режим One-to-One
    + Режим Many-to-One
    + Flow-based Mirroring
    + RSPAN
- L2 Protocol Tunneling

VLAN
- VLAN Group
- Максимальное количество статических групп VLAN - 4K
- Максимальное количество динамических групп VLAN - 255
- 802.1Q Tagged VLAN
- 802.1v Protocol VLAN
- GVRP
- Функция Double VLAN (Q-in-Q)
    + Port-based Q-in-Q
    + Selective Q-in-Q
- Функция MAC-based VLAN

Функции 3 уровня
- Количество IP-интерфейсов: 256
- VRRP
- IPv6 Tunneling
    + Static
    + ISATAP
    + GRE
    + 6to4
- IPv6 Ready Phase 1/2
- Proxy ARP
- Gratuitous ARP

Маршрутизация 3 уровня
- До 12 К записей маршрутизации устройств с использованием протоколов IPv4/v6
    + До 12K для маршрутов IPv4
    + До 6K для маршрутов IPv6
- До 8K всех пересылаемых записей устройств по протоколам IPv4/v6
    + До 8K записей для IPv4
    + До 4K записей для IPv6
- До 256 записей статической маршрутизации для IPv4, до 128 записей для IPv6
    + Поддержка ECMP / WCMP
- Маршрутизация на основе политик
- RIP v1/v2
- RIPng (IPv6)
- OSPF
    + OSPF v2
    + OSPF v3 (IPv6)
    + OSPF Passive Interface
    + Stub/NSSA Area
    + OSPF Equal Cost Route
- BGP v4

Многоадресная рассылка
- До 1K широковещательных групп
- PIM-DM
- PIM-SM
- Режим PIM Sparse-Dense
- DVMRP v3
- IGMP v1/v2/v3

QoS (Quality of Service)
- 802.1p Class of Service (CoS)
- 8 очередей
- Обработка очередей
    + Режим Strict
    + Режим Weighted Round Robin (WRR)
    + Режим Strict +WRR
- CoS на основе
    + Порта коммутатора
    + VLAN ID
    + Очередей приоритетов 802.1p
    + MAC-адрес
    + IPv4/v6-адреса
    + DSCP
    + Типа протокола
    + Класса трафика IPv6
    + Метки потока IPv6
    + Номера портаTCP/UDP
    + Содержимого пакетов, определяемых пользователем
- Поддержка следующих действий для потоков
    + Метка приоритета 802.1p
    + Метка TOS/DSCP
    + Управление полосой пропускания
    + Статистика потока
    + Гарантированная средняя скорость передачи информации (CIR) при минимуме 1 Кбит/с
- Управление полосой пропускания
    + На основе портов (Ingress/Egress, минимум – 64 Кбит/с)
    + На основе потока (Ingress, минимум – 64 Кбит/с)
- Time-based QoS

ACL (Списки управления доступом)
- До 1792 правил
- ACL на основе
    + Очередей приоритетов 802.1p
    + VLAN ID
    + MAC-адресов
    + Типа кадра
    + IPv4/v6-адрес
    + DSCP
    + Типа протокола
    + Номера порта TCP/UDP
    + Класса трафикаIPv6
    + Метки потока IPv6
    + Содержимого пакетов, определяемых пользователем
- Статистика ACL
- Time-based ACL

Безопасность
- SSH v1/v2
- SSL v1/v2/v3
- Функция Port Security (до 16 MAC-адресов на порт)
- Управление широковещательным/ многоадресным / одноадресным штормом
- Traffic Segmentation
- Функция IP-MAC-Port Binding
    + Проверка ARP-пакетов
    + Проверка IP-пакетов
    + DHCP Snooping
    + DHCPv6 и NDP Snooping
    + До 500 записей на устройство
- D-Link Safeguard Engine
- DHCP Server Screening
- CPU Interface Filtering
- Предотвращение ARP Spoofing
- Защита от атак BPDU

AAA
- 802.1X
    + Управление доступом на основе портов
    + Управление доступом на основе хостов
    + Динамическое назначение VLAN
- Управление доступом на основе Web (WAC)
    + Управление доступом на основе порта
    + Управление доступом на основе хоста
    + Динамическое назначение VLAN
- Управление доступом на основе MAC-адресов (MAC)
    + Управление доступом на основе порта
    + Управление доступом на основе хоста
    + Динамическое назначение VLAN
- Microsoft NAP
    + Поддержка 802.1X NAP
    + Поддержка DHCP NAP
- Guest VLAN
- Аутентификация для доступа к коммутаторуRADIUS и TACACS+
- Учетные записи с 3-мя уровнями привилегий

Управление
- Web-интерфейс
- Интерфейс командной строки (CLI)
- СерверTelnet
- Клиент Telnet
- TFTP-клиент
- ZModem
- SNMP v1/v2c/v3
- SNMP Trap
- System Log
- RMON v1
    + Поддержка групп 1,2,3,9
- RMON v2
    + Поддержка ProbeConfig
- sFlow
- LLDP
- BootP/DHCP-клиент
- Автонастройка DHCP
- DHCP Relay
- DHCP Relay Option 60; 61
- DHCP Relay Option 82
- DHCP-сервер
- Файловая система Flash
- Поддержка множества копий ПО (Multiple Images)
- Поддержка множества копий конфигураций (Multiple Configurations)
- Мониторинг CPU
- Команда отладки
- SNTP
- ICMPv6
- IPv6 Neighbor Discovery (ND)
- DHCPv6 Client
- DHCPv6 Relay
- DHCPv6 Server
- Диагностика кабеля

Стандарты MIB/IETF
- RFC1213 MIB-II
- RFC1493 Bridge MIB
- RFC1907 SNMPv2 MIB
- RFC2571~2576 SNMP MIB
- RFC1271, 2819 RMON MIB
- RFC2021 RMON v2 MIB
- RFC2665 Ether-like MIB
- RFC2668 MAU MIB
- RFC2674 802.1p MIB
- RFC2233, 2863 IF MIB
- RFC2618 RADIUS Authentication Client MIB
- RFC1724 RIP v2 MIB
- RFC1850 OSPF v2 MIB
- RFC2096 IP Forwarding Table MIB (CIDR)
- RFC2787 VRRP MIB
- RFC2932 IPv4 Multicast Routing MIB
- RFC2934 PIM MIB for IPv4
- RFC2620 RADIUS Accounting Client MIB
- RFC2933 IGMP MIB
- Ping MIB
- Traceroute MIB
- D-Link Private MIB
- RFC768 UDP
- RFC783 TFTP
- RFC 791 IP
- RFC 792 ICMP
- RFC 793 TCP
- RFC 826 ARP
- RFC854 Telnet
- RFC951, 1542 BootP
- RFC2068 HTTP
- RFC2338 VRRP
- RFC2529, 3053, 3056 IPv6 Tunnel
- RFC2138 RADIUS
- RFC2139 RADIUS Accounting
- RFC1492 TACACS
- RFC3176 sFlow
- RFC2598 DiffServ Expedited Forwarding
