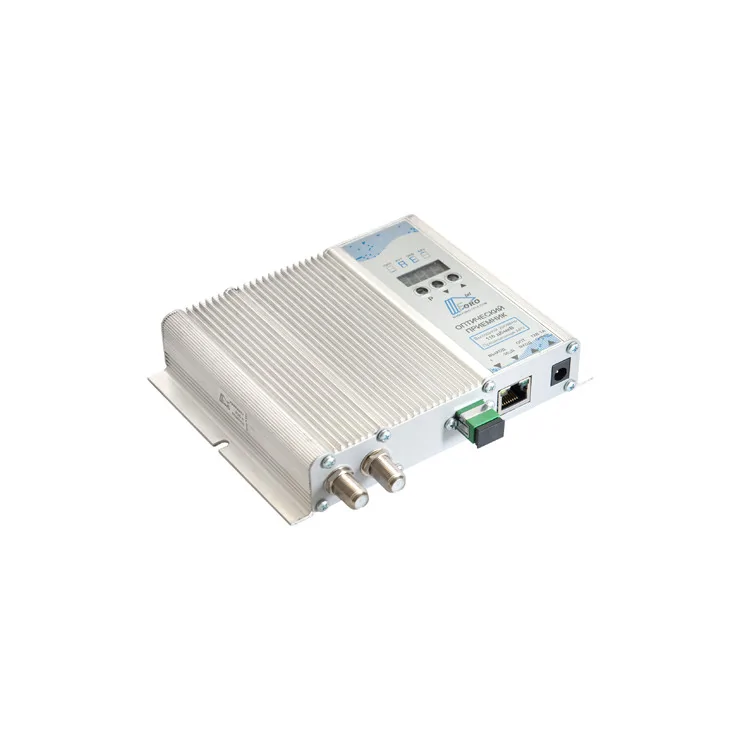

FORO 216AE-SM8 Оптический приемник

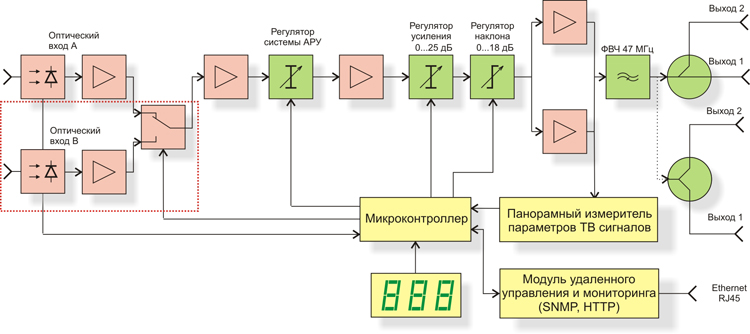

Приемник FORO 216AE-SM8 оборудован панорамным измерителем параметров ТВ сигналов и модулем удаленного управления и мониторинга через сеть Ethernet с использованием протоколов SNMP и HTTP. Измеритель позволяет производить непрерывный дистанционный контроль уровней аналоговых и цифровых ТВ каналов на выходе приемника в соответствии с предустановленным канальным планом.  Результаты измерений могут быть получены по SNMP или визуально в виде гистограммы частотного плана. На цифровом индикаторе передней панели отображается уровень ТВ сигнала на заранее выбранной пользователем частоте.  Электронная регулировка усиления и наклона АЧХ совместно с индикацией выходного уровня и величины входной оптической мощности облегчает эксплуатацию и контроль состояния оптического приемника. Микропроцессорное управление позволяет с высокой точностью поддерживать выходной РЧ уровень при изменении входной оптической мощности. Выходной каскад приемника надежно защищен от влияния внешних электромагнитных воздействий с помощью наносекундных диодных ограничителей и фильтров высокой частоты с монотонным затуханием. Два ВЧ выхода приемника могут иметь различные варианты конфигурации, доступные при заказе (тест -30 дБ или два равнозначных выхода по -4 дБ (сплиттер). Приемник выполнен в компактном алюминиевом корпусе с улучшенным теплораспределением. Использование внешнего источника электропитания от сети переменного тока позволяет оперативно осуществлять его замену в случае выхода из строя. Изделия имеют класс защиты II по электробезопасности в соответствии ГОСТ IEC 60065-2013. Приемник FORO 216AE-SM8 имеет Сертификат Соответствия Системы сертификации РФ в области связи.

Технические параметры

Оптические параметры

Рабочая длина волны,  нм	1100…1650
Диапазон входной оптической мощности,  дБм	-9…+2
Рабочий диапазон системы АРУ, не менее, дБм	-7…+2
Возвратные оптические потери, не хуже дБ	45

ВЧ параметры

Диапазон частот МГц	47 ... 862
Неравномерность АЧХ дБ	± 0.75
Отношение несущая/шум (CNR)(- 7дБм опт. мощности, OMI=4 %) не менее дБ	51
Максимальный выходной уровень, не менее (42 канала) дБмкВ	118
Рабочий выходной уровень, не менее (42 канала наклон 9 дБ CTB >60 CSO >62 дБ) дБмкВ	116
Сопротивление нагрузки Ом	75
Коэффициент отражения по выходу дБ	14
Регулировка наклона АЧХ, шаг 1 дБ	0... 18
Регулировка усиления, шаг 1 дБ	0... 25
Регулировка уровня АРУ, шаг 0.2 дБ	-2 ... +2
Конфигурация выходов 1 и 2:                               Выход 1 основной. Выход 2 тест -30 дБ                                Выход 1 и 2 равнозначные (сплиттер) по -4 дБ

Общие параметры

Напряжение питания постоянного тока, В	12 ± 0.5
Потребляемая мощность, не более, В*А	7,2
Совместимый разъем питания, штекер, мм	2.1х5.5х10.0
Габариты, мм	146х125х29
Масса, кг	0,35
Тип оптического коннектора	SC/APC
Тип ВЧ соединения	F
Диапазон рабочих температур	-20 ... +50

Технические параметры измерителя

ВЧ параметры
Диапазон рабочих частот	47 ... 862
Шаг перестройки по частоте, кГц	125
Диапазон измеряемых уровней, дБмкВ	50 … 120
Пределы допускаемой основной погрешности измерения уровня, дБ	± 1,0

Технические характеристики модуля управления

Интерфейс связи	Интерфейс Ethernet 100Мбит (100Base-T IEEE 802.3)
Тип коннектора	RJ45
Поддерживаемые протоколы	DHCP, HTTP, SNMPv2c, SNMP Trap, ICMP, SNTP, Telnet
Управление настройками	Локальное, удаленное
Журнал событий	Не менее 2500 записей, 5 приоритетов событий
